SH380-5_中型挖掘机_产品一览_产品介绍

出色的运动性能

如臂使指，卓越的操作性能和无与伦比的动力

革命性的挖掘力量和驱动力，可在任何作业环境中实现大作业量。住友的新型液压系统“SIH:S”和新型的发动机系统“SPACE5”进一步提高了作业速度和环保性能。

随心而动，操作性好

通过对控制阀内的油压回路优化及对操作状态的信号感受，平滑传达操作员微妙的力量变化，实现了较高的操作性。

上部机体(复合操作性)+行进平衡能力的提高

由于行进速度随上部机体操纵投入量的变化而变化，即使在山间或高处等需要复合操作的场所，也能够顺利进行作业。

用于应对各种液压配件，罗列式可追加阀门和10模式流量设定

如果选购罗列式可追加阀门，便可在驾驶室内切换配管回路，可以设定粉碎机、解体机等10种模式的流量。

实现前所未有的作业量，旋钮一体化SP模式

新增配的SP模式实现了前所未有的作业量。模式的切换与旋钮联动，不需要复杂的按键操作。

根据作业状态，自动提高挖掘能力

在进行重挖掘时，可迅速根据作业状态，无需按键操作自动提高挖掘能力。发挥住友建机独有的“攻关”功能。

※19国语言对应(包括中文)

暖机速度提高在寒冷的季节里也能立即开始作业

采用新型加热回路，缩短了暖机时间。

同时实现较高的运动性能和环境性能。新型发动机系统“SPACE5”，使尾气排放符合尾气排放限制法规定的标准值。

“在极高的水平上满足一切工程机械追求的5个要素”。这是SPACE5对下个时代需求的回答。

●带中冷器的涡轮发动机

吸入的空气在涡轮加载器的压缩下形成高温，经中间冷却器冷却后可提高吸入效率。在大幅度减少NOx和PM的同时，提高了输出功率，减少了油耗。

●共轨式超高压燃料喷射系统

共轨式超高压燃料喷射系统实现了超高压和高精度的喷射。通过控制燃料喷射的时机和喷射量提高燃烧效率，大幅度减少PM（颗粒状物质）。

●冷却式废气再循环(EGR)系统

采用冷却式EGR系统，获得进一步减少NOx(氮氧化合物)的效果。其做法是在对排放的气体再循环以降低燃烧温度的EGR(Exhaust Gas Recircu-lation)上设置水冷式冷却器。

住友建机独有的新型液压系统，"SIH:S"实现了更大的作业量。

优异的经济性能

经营者的长期最佳之选，实现优异的耐用性和低油耗。

考虑到各种工作环境，提高了大臂和铲斗的强度。通过降低油耗，减少经营成本。

住友建机独有的系统，实现了进一步的低油耗

新发动机系统

+

新型液压系统

=

低油耗

降低油耗，旋钮一体化新操作模式

通过采用住友新型液压系统“SIH:S”和新型发动机系统“SPACE5”大幅度减少了SP模式和H模式的油耗。

实现长时间工作，燃料箱容量580升

由于搭载了大容量的燃料箱，实现了长时间工作。

杜绝浪费，自动･单触式怠速住友建机独有

搭载有可自动进入怠速状态的自动怠速和立即进入怠速状态的单触式怠速。切换简单，杜绝燃油浪费。

链轨采用M型油封＋链销硬度增强

采用密封性优良的M型油封，使润滑脂长时间得到保持。另外，通过提高硬度降低了对支柱的磨损。同时延长了链轨使用寿命并降低了噪音。

强化了上部旋转部分，高刚性旋转框架

对于在所有作业中都经受严酷考验的上部旋转部分的框架，增强了其刚性、耐久性。

双重履带护板

采用了新型的履带防护装置，具有防止履带脱落和保护滚轮的作用。

更为牢固的大臂／小臂

提高了所有连接部位的强度，获得了可应对严酷工作环境和大工作量的耐用性。

牢固的闭合截面车梁

采用闭合截面的车梁，其结构可抵抗强烈外部冲击。

标配加强型铲斗

加强型铲斗，使用寿命长，能适应严苛工况。

新的EMS(易维护系统)，保证长时间作业。

住友建机独有的新型EMS，能够经常保持润滑状态，防止晃动。轴瓦和支杆本身各自实现了零部件的长使用寿命。

简单易行，所有连接部位的维护

新的EMS采用了新型钢轴瓦。铲斗周边的给脂间隔为250小时，其他部位为1,000小时。

在此期间，连接部位保持润滑状态。减轻了摩擦损耗和晃动，延长零部件的使用寿命。

铲斗给脂间隔：250小时
其他的给脂间隔：1,000小时

※给脂间隔因作业条件而异。

使用EMS的注意事项: ①虽然封入了润滑脂，但1,000小时或6个月后，请务必尽早给脂。; ②在水中进行挖掘作业后必须给脂。因为浸水后，内部的润滑脂容易流出。; ③在安装粉碎机、解体机等特殊ATT(附件)时，需要每天给脂。ATT因厂家不同，支杆、轴瓦也不同。; ④在拆装铲斗时，请将支杆清洁干净后再操作。

■EMS轴瓦

轴瓦的设计采用了在高强度黄铜中填入固体润滑剂，在轴瓦表面形成膜，防止金属间的接触。可保持优良的润滑状态，减少连接部的摩擦。
支杆表面进行电镀处理，增强了表面硬度，提高了耐磨性。

■新型EMS轴瓦（钢制）

铲斗周围采用了新的EMS（钢制）

■树脂隔片

大臂与小臂连接处采用树脂隔片

将主要零部件设置在地面上即可触及的范围内，使清扫、更换简便易行

不必攀登到挖掘机机体上部，在地面就可以进行多种零部件的清扫、更换。维护简便易行。

● 散热器与油冷却器并列

保证了与中间冷却器的间隙，并且冷凝器为可调式，便清扫更为方便。

● 燃料、油滤遥控

通过对燃料粗滤器的标配，减少了由于燃料阻塞引发的故障。另外，将燃料和油滤设置于在地面可触及的位置，使更换更加方便。

简便易用，高性能回油滤油器

液压油要在工作5,000小时之后更换，滤油器的寿命为2,000小时。由于原住友尼夫龙技术的净油系统集成在了一个回油滤油器上，仅凭这一性能就能够减少维护的时间，较为经济。

液压油更换：5,000小时
滤油器寿命：2,000小时

※油、滤油器等的更换间隔因工作环境而异。

●通过对原来的回油滤油器实行高精度化，实现了尼夫龙功能的集成

保护发动机性能，燃油箱设计独到住友建机独有

防止供油时混入杂质的滤油器采用了防锈性能优良的不锈钢。并且，还设有方便定期清理的维护孔。通过保证燃油的品质实现对发动机性能的保护。

不锈钢滤油器

用于清理的维护孔

防止油泄漏，装备了发动机排油分接器

在发动机油盘上装备了排油分接器。通过安装排油管，使排油作业简单易行，不必担心油泄漏。

使用方便，工具箱装备气动杆

由于采用了气动杆，工具箱开关方便。

可确认过滤器阻塞情况的电子指示器

※19国语言对应(包括中文)

空气滤清器阻塞时，可通过显示器上的信息进行确认。并且，也可以在装备了破碎锤配管、共用配管的情况下，确认回油滤油器的阻塞情况。

※油、滤油器等的更换间隔因工作环境而异。

易脏的驾驶室地板便于打扫住友建机独有

加高了地板栅格的突起，并且新设了凸缘，可以对易脏的驾驶室地板进行水洗。

卓越的舒适性能

一切从施工角度出发，进一步提高操作性、安全性。

高强度的驾驶舱，具有广阔的视野、高度的安全性。从实际施工现场出发，提高了易操作性和安全性。

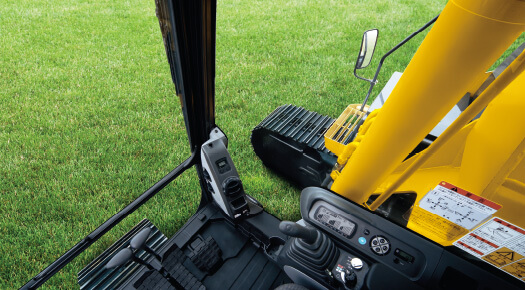

广阔的视野提高了作业的安全性住友建机独有

除了宽阔的前方视野外，右下的视野也很广阔，提高了作业的安全性。

适用ISO的密封增压驾驶室，可有效防止灰尘

提高驾驶室的密闭程度，采用了加压密封方式，阻止外面空气中灰尘的侵入。

驾驶室进出方便

门的开关采用了方便的大型扶手和防滑板，可方便进出驾驶室。

采用新式锁门杆，基座操纵箱具有倾斜功能

通过基座操纵箱的倾斜功能，实现灵活乘降。

适应不同作业环境，
双音高可切换式喇叭住友建机独有

可根据城市或山区等现场环境选择喇叭的音量。

高强度驾驶舱，有效应对倾倒

通过大幅度提高驾驶室的强度、硬度，提高了应对倾倒的安全性。

简单易操作液晶显示器&开关控制板

显示器背景灯光为白色，便于夜间观察。此外，还搭载了简单易操作的流行设计的开关控制板。

预防万一的体贴装备

驾驶室乘降便利

采用了大型的脚踏和防滑板，将乘降时的负担限制在最小范围内。

更为轻松舒适的操作环境。可减轻疲劳的驾驶室设计。

从最高级的驾驶室操作空间到减少振动的悬浮式座椅。追求每一细节的舒适，为您提供惬意的操作空间。

保持最舒适的姿势。座椅可滑动、可倾斜式操纵箱。住友建机独有

除操纵箱能够进行4级调整外，还增大了座椅的滑动距离，可保持最舒适的姿势。

令身体更为舒展的倾斜式座椅

采用了可全卧式座椅，头部靠枕可一起放平。由于扩大了座位面积可进一步减轻操作员的疲劳。

可减轻晃动的悬浮式座椅

创造更加舒适环境，采用了圆形格栅的自动空调

空调出风口中使用了可以调整角度的大圆形格栅。由于通过加压密封提高了驾驶室的密闭程度，提高了空调的效果。提供给您舒适的空间。

方便的AM/FM收音机、
单触式收音机消音功能住友建机独有

AM/FM收音机为标准配备。通过左操纵杆上的消音开关，可实现收音机的单触消音。

防止疲劳、新型液体密封式防震装配

有效吸收传往驾驶室的冲击和振动，提高乘坐舒适度，减少由于振动等引起的操作员的疲劳。

耐污、超防水新型操作席住友建机独有

操作席防雨防尘，防水性优异。

保护周边环境的超低噪音设计

除搭载低噪音发动机、低噪音消音器外，还使用了隔音、吸音设计。最大限度地保护周边环境，实现超低噪音。

■提高舒适性的主要装备

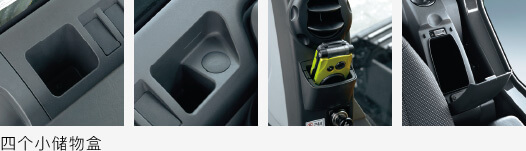

■多功能储物盒

用手指水平滑动查看所有列表

主要规格※表中单位采用国际单位制中的SI单位

SH380-5
基本	铲斗容量（新JIS）	1.8m³
	整机工作重量	36600kg
	发动机型号	五十铃 AH-6HK1X
	额定输出功率	202kw/2000min^-1
	排量	7790ml (7790cc)
尺寸	运输时全长	11050mm
	运输时全宽	3200mm
	运输时全高	3260mm
	履带全长	4980mm
	履带全宽	3200mm
	标准履带宽	600mm
性能	行走速度: 高速 / 低速	5.5 / 3.5km/h
	行走驱动力	264kN
	爬坡能力	70% (35°)
	回旋速度	9.8min^-1
	铲斗挖掘能力: 平时 / 升压时	229kN / 248kN
	小臂挖掘能力: 平时 / 升压时	164kN / 178kN
液压系统	液压泵类型	二连可变容量型柱塞泵+齿轮泵
	最大压力: 平时 / 升压时	34.3MPa / 37.3MPa
	行走马达	可变容量型柱塞泵
	制动器类型	机械式制动
	回转马达	定容量型柱塞泵
容量	油箱容量	580L
容量	液压油箱	175 / 350L (全机)

作业范围图

用手指水平滑动查看所有列表

作业范围

小臂的种类	3.2m小臂
A 最大挖掘半径	11170mm
B 最大挖掘深度	7340mm
C 最大挖掘高度	10370mm
D 最大卸料高度	7230mm
E 最大垂直挖掘深度	6350mm
F 最小前部旋转半径	4500mm
G 后端回旋半径	3450mm

外形尺寸图（单位：mm）

用手指水平滑动查看所有列表

装备品标准可选

SH380-5
		标准规格
底部行走部分	600mm履带
	底盘底板
	双重护板
	全套护板
大臂	6.4m加强型大臂
小臂	3.2m加强型小臂
附件配管	破碎锤油路
驾驶室 / 室内装备	前护板
	头部护板（FOPS2级）
	遮雨板
其他	12V电源（DC-DC转换器）
其他	给油泵
